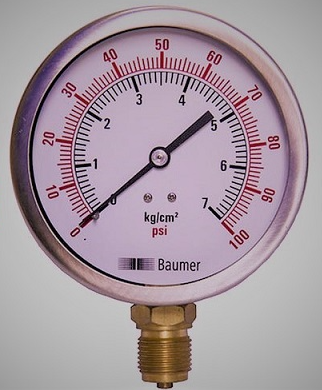

一、什么是壓力表？

　　壓力表是一種廣泛使用的測量壓力的儀器。廣泛使用的波登壓力表測量和指示壓力。波登壓力表使用的原理是，當施加壓力時，扁平的管子在橫截面上趨于變直或保持其圓形形狀。為了測量低于大氣中環境壓力的壓力，使用真空表，它是設置為零點，負值。幾乎所有的壓力表都測量相對于大氣壓力作為零點的壓力。這種類型的讀數稱為表壓。然而，任何高于總真空的東西在技術上都是一種壓力。

　　二、壓力表的主要部件有哪些？

　　壓力表的主要部件是：

　　外殼：外殼將壓力表的所有活動部件固定在一個地方，并保護組件免受任何損壞。根據應用案例的要求，由各種材料制成。對于工業應用，外殼必須由堅固的材料制成，例如不銹鋼，而對于商業應用，可能只需要鋼或鋁外殼。

　　發條：發條負責控制扭矩。它還消除了對鏈接的任何影響。

　　連桿：連桿將波登管連接到齒輪機構。連桿將波登管的運動傳遞到齒輪機構以激活齒輪。

　　齒輪機構：齒輪機構是連桿機構和波登管運動的接受者，是控制指針運動的部分。

　　表盤面：表盤面包含不同的壓力測量值，并以磅力每平方英寸、千克力每平方厘米格式、標準大氣分級。

　　指針：指針是測量時壓力表的可見部分。

　　窗口：窗口由透明塑料或玻璃材料制成，并保護指針和表盤面。

　　三、壓力表有哪些類型或壓力表是如何分類的？

　　壓力表在工業應用中廣泛用于測量壓力。壓力表根據其傳感元件分為：

　　1、波登管式壓力表：

　　這些是工業應用中最常見的壓力表類型。如圖所示，壓力輸入被提供給焊接在底座管子上的插座。儀器的自由端由尖端密封。該尖端通過可調節長度的連桿連接到分段杠桿。杠桿長度也可以是可調的。管壁的厚度在0.01到0.05英寸之間。所有各種形式的基本元件是非圓形橫截面的管。管子內部和外部之間的壓力差（內部高壓）導致管子試圖獲得圓形橫截面。這導致失真，這導致自由端的曲線翻譯在C型和螺旋和螺旋類型和扭曲類型中的角旋轉以及這些運動是輸出。

　　波登管因內壓而膨脹。像所有彈性元件一樣，波登管也有一定的滯后性。通過正確選擇材料及其熱處理，滯后可以保持在最大壓力循環的0.1%和0.5%之內。當流體壓力進入波登管時，它試圖重新形成。由于這種改造，可以使用自由尖端，這個動作導致尖端在自由空間中移動并且管子展開。由于內部壓力引起的彎曲和張力的同時作用，自由尖端的非線性運動發生。該行程被適當地放大以測量內部壓力。但該裝置的主要要求是，當施加相同的壓力時，尖端的運動不應在每次和壓力撤回時發生變化，尖端應返回到原始位置。當使用連桿和小齒輪附件將尖端的平均線性運動轉換為圓周運動時，它們之間可能不會發生一一對應并導致變形。這被稱為角度，可以通過調整鏈接的長度來減少。除了C型，波登規也可以構造成螺旋形或螺旋形。類型因特定用途和空間適應而變化，以獲得更好的線性和更大的靈敏度。除了C型，波登規也可以采用螺旋線或螺旋線的形式。類型因特定用途和空間適應而變化，以獲得更好的線性和更大的靈敏度。除了C型，波登規也可以構造成螺旋形或螺旋形。類型因特定用途和空間適應而變化，以獲得更好的線性和更大的靈敏度。

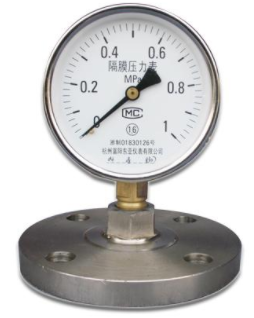

　　2、隔膜式壓力表：

　　一個隔膜壓力表是一種利用已知壓力的隔膜來測量流體中的壓力的裝置。這類壓力表的主要應用，如控制罐氣體的壓力、測量大氣壓力、記錄真空泵中的真空強度。隔膜壓力表由圓形隔膜組成，該隔膜由金屬片制成，可以是扁平的或波紋狀的。隔膜與傳動機構相連。這將放大膜片的小偏差，并將其傳輸到指針。過程壓力施加在隔膜的下側，上側處于大氣壓力。由于隔膜上產生的壓差，隔膜被向上提升并使指針運動。隔膜的偏轉非常小（+/-1毫米），因此必須使用高比率倍增運動將指針向下旋轉到整個刻度長度。這種高比率傳動機構的致動是可能的，因為隔膜偏轉能夠產生大的力。

　　3、波紋管式壓力表：

　　波紋管是一種薄壁金屬圓柱體，一端密封，另一端保持敞開。開口端固定，封閉端可自由移動。當壓力施加到封閉端時，波紋管將被壓縮。封閉端將向上移動。連桿是傳動機構和波紋管封閉端之間的桿，它將上升并旋轉指針。

　　波紋管的直徑決定了可以傳遞到傳動機構的力。對于非常低的壓力的測量，選擇更大的直徑，以便有足夠的表面積來測量壓力。更大的直徑也提供更高的靈敏度和準確度。波紋管可以由不同的材料制成，并且具有自己的特定剛度，該剛度與材料的楊氏模量成正比，與波紋管的外徑和圈數成反比。波紋管對溫度變化、漂移、滯后很敏感，振動，摩擦。為了補償這一點，波紋管通常與校準彈簧結合使用。測量范圍也可以通過彈簧的選擇來確定。強大的彈簧使測量大壓力成為可能。這就是為什么大多數波紋管壓力表都是彈簧加載的。它還可以保護波紋管不被完全拉伸超過彈性極限。

　　4、膠囊式壓力表：

　　用于有效測量低壓的膠囊壓力表。它包含一個波紋管型元件而不是波登管。膠囊壓力計可以高精度測量高達600毫巴的負值。壓力表由兩個焊接在一起的波紋薄隔膜組成。當壓力變化時，它會導致膠囊在測量元件兩側的形狀發生變化。然后通過機械運動傳遞，使指針顯示壓力測量值。幾乎所有膠囊壓力表均由不銹鋼制成，使其適用于腐蝕性環境和氣體介質。

　　5、什么是差壓表？

　　差壓表使用U形管來說明兩點之間的壓力差。該儀器包含兩個入口端口，它們被連接以監控壓力容量。這使得儀器可以顯示兩個壓力測量值，并且比從兩個儀表讀取壓力并計算差值更有效。

　　差壓表分為三種類型，

　　~活塞式

　　~雙隔膜型

　　~全焊接TY PE

　　三種差壓表適用于各種應用，選擇取決于具體應用。雙隔膜型最適合低壓差環境。全焊接壓力表適用于腐蝕性環境?；钊綁翰钣糜谠跉鈶B介質中工作。

　　四、如何校準壓力表？

　　1、所需材料：

　　1.數據表

　　2.自重壓力表測試儀

　　3.測試儀

　　4.自重

　　2、校準壓力表的步驟是什么？

　　以下步驟是使用自重壓力表測試儀校準壓力表的程序。自重式壓力表是一種有助于校準和測試壓力表的測試儀器。

　　~油箱注滿足夠的油。

　　~然后釋放空氣釋放閥。

　　~油開始不斷滴落。

　　~當達到10-12滴時關閉閥門。

　　~松開控制閥和泵，使油通過管子循環。

　　~泵一段時間，直到所有的管子都充滿油，這樣管子里的氣泡就會被排除。

　　~然后關閉控制閥，抽油至柱塞上的線可見，輕輕轉動柱塞。

　　~腔體內的壓力與柱塞上的重量成正比，固定的測試表將開始顯示壓力。

　　~然后在柱塞上增加自重并繼續泵送直到柱塞上的線可見。

　　~腔室內的壓力逐漸增加1 kg/cm²?，F在在柱塞和泵上增加另一個重量，直到柱塞上的線清晰可見。

　　~波登管壓力表將讀取與柱塞上的自重相對應的壓力。

　　~記下壓力表上的讀數以及對應的自重讀數。

　　~繪制實際壓力與壓力表讀數的關系圖。

　　~計算壓力表的精度、線性度。

　　~緩慢釋放控制閥并從柱塞上卸下自重。

　　五、壓力表的應用有哪些？

　　~隔膜壓力表用于測量廚房中的蒸汽壓力。

　　~對于高壓清洗和水射流切割，使用波登管壓力表。

　　~用于測量多用途車輛油箱中的溫度。

　　~用于檢查卡車的空氣制動系統。
