帶有熱電偶的灼熱絲是一種設計用于對電氣設備中使用的塑料材料進行灼熱絲測試的測試設備。它評估塑料的抗燃能力和在被點燃時自熄的能力。作為一項安全測試，其目的是防止在電氣組件過熱時起火或蔓延。

火災危險測試和燃燒性能測試，模擬在故障或過載條件下，由熱源或點火源（如熱元件或過載電阻）在短時間內引起的熱應力，以評估點火風險。該測試適用于照明設備、低壓電器、家用電器、機床、電機、電動工具、電工儀器、信息技術設備、電氣事務設備、電連接器、輔助部件等電器電子產品及其零部件、生產、質檢部門。也適用于工程塑料或其他固體可燃材料行業的絕緣材料。

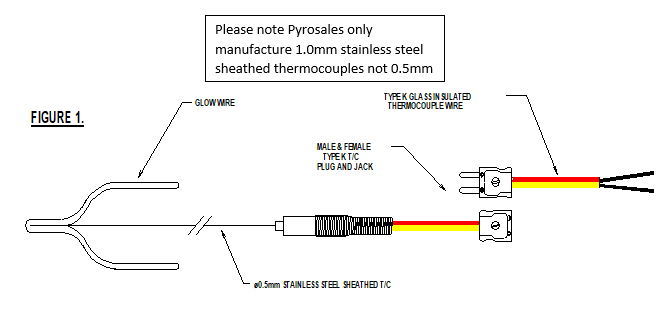

帶熱電偶的灼熱絲由直徑4毫米的加熱元件線（80%鎳/20%鉻）和1.0毫米直徑K型（Chromel vs.Alumel）™礦物絕緣金屬護套熱電偶熱固定3.5毫米組成進入灼熱絲的內點，如圖1所示。

打開帶熱電偶的灼熱絲包裝時應格外小心，因為細直徑熱電偶測量元件很容易永久損壞。小心地剪下膠帶并從組件周圍取下支撐性包裝材料，然后將組件放在安全的平面上。

安裝灼熱絲熱電偶。

如何使用帶熱電偶的灼熱絲取決于測試要求和它所連接的設備。如果要將4毫米直徑的黃銅安裝螺柱固定到組件上，則在將它們焊接（或以其他方式固定）到灼熱絲臂時必須非常小心；在此過程中，細規格礦物絕緣熱電偶組件可能會發生冷加工形式的永久性損壞，特別是在它固定到灼熱絲內部的位置附近。提供臨時熱電偶支架，以盡量減少在運輸過程中和使用前對熱電偶造成的損壞。

在安裝過程中，必須正確支撐熱電偶組件以確保它不會斷裂或受壓，特別是在它進入灼熱絲尖端內部的附近區域。

使用熱電偶電氣連接制作灼熱絲。

K型（Chromel與Alumel）™礦物絕緣熱電偶組件配有兩根高溫玻璃覆蓋的引線，其上連接有黃色K型（Chromel與Alumel）™兩針微型插座。提供匹配的公插頭，用于連接3m長的雙玻璃覆蓋的20 AWG K型（Chromel與Alumel）™熱電偶線。

要測量熱電偶的溫度，必須將其連接到合適的監控設備。具有loC分辨率的現代設計直讀數字溫度指示器被認為是合適的。

使用帶熱電偶的灼熱絲

需要不時清潔灼熱絲，因為灼燒的殘留物會堆積在尖端上。在清除灼熱絲尖端的燒焦殘留物時必須非常小心，因為在此過程中很容易損壞細規格熱電偶組件。在實踐中，已經發現柔軟的絨面革金屬刷毛清潔刷（通常用于清潔絨面革鞋）適用于此目的。清潔灼熱絲尖端時，最好小心地刷向灼熱絲尖端，以防止損壞熱電偶。

使用熱電偶對灼熱絲的測量問題進行故障排除。

如果懷疑熱電偶或其相關接線或讀數儀器的有效性，則可以遵循以下故障排除程序，例如：

如果測量設備沒有指示，請通過將備用的可維修K型（Chromel與Alumel）™熱電偶連接到其輸入端子來檢查其是否正常工作。如果瞬間熱量施加到熱電偶測量結（尖端），測量裝置指示應升高溫度，然后逐漸恢復并指示尖端周圍的環境溫度。裝有替換熱電偶的系統正常運行將表明熱電偶組件出現故障。系統不運行將表明指示裝置出現故障或線路開路。如果沒有可維修的K型（Chromel與Alumel）™熱電偶組件，請斷開熱電偶引線與儀器端子的連接，并在正極和負極端子之間連接一根銅線。如果配備熱電偶自動溫度參考裝置，儀器應讀取端子周圍的標稱環境溫度。如果不這樣做，將表明該設備無法使用。

如果指示裝置讀數為負值，則可能是熱電偶連接線接反了。注意：K型正極(Chromel)™引線標識為黃色，負極(Alumel)™引線標識為紅色。如果發現連接線接反，請相應地更換。

用熱電偶修理灼熱絲。

如果K型（Chromel與Alumel）™熱電偶組件損壞（通常損壞），則必須丟棄完整的帶熱電偶的灼熱絲并更換為另一個經過認證的裝置。
