電感式接近開關NBN4-F29-E0是一種用于非接觸式檢測金屬物體的低成本方法。當金屬物體移入或移出接近開關時，信號將自動改變以達到檢測目的。它的組成主要由三部分組成：放大輸出電路，開關電路和振蕩器。
電感式接近開關NBN4-F29-E0有2大特點：（1）3線直流（2）4 mm非齊平安裝
電感式接近開關NBN4-F29-E0的技術參數
1、一般說明
開關點功能：NPN常開
額定動作距離sn：4 mm
安裝：非齊平安裝
輸出極性：DC
可靠動作范圍sa：0...3.24 mm
衰減系數rAI：0.4
衰減系數rCu：0.3
衰減系數rV2A：0.7
2、額定等級
工作電壓UB：10...30 V
開關頻率f：0...1000 Hz
遲滯H：典型值5%
反極性保護：是
短路保護：沒有
電壓降Ud：≤3 V
工作電流IL：0...100 mA
漏電流Ir：0...0.5 mA典型值0.1μA在25oC時
空載電流Io：≤10 mA
開關狀態指示：黃色LED指示燈
3、符合標準
標準：IEC/EN 60947-5-2:2004
4、周圍環境
環境溫度：-25...70oC(248...343 K)
5、機械特性
接線形式：2 m,PVC電纜
導線截面積：0.14 mm2
外殼材料：PPS
感應面：PPS
防護等級：IP67

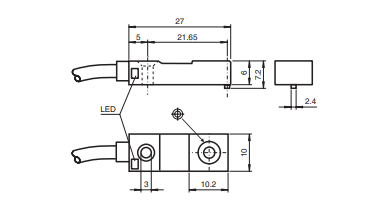

電感式接近開關NBN4-F29-E0外形尺寸
電感式接近開關工作原理
電感式接近開關三大組成部分之一的振蕩器，會產生一個交變磁場。當金屬物接近這一磁場，并達到了感應距離的時候，并會在金屬目標內產生渦流，進而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。
電感式接近開關的應用
電感式接近開關能很好的使用于一般的行程控制，其使用壽命、定位精度、操作頻率、安裝調整的方便性，以及對惡劣環境的適用能力，是一般機械開關所不能比的。因此它能夠被廣泛地應用于輕紡、機床、印刷、冶金、化工等行業。
電感式接近開關接線圖
