超聲波傳感器UB2000-F42-U-V15(漫反射型和反射板型超聲波傳感器)

 產品·特點

——超聲波傳感器UB2000-F42-U-V15產品特性——

一般說明——

  檢測范圍：60...2000mm

  調節范圍：90...2000mm

  盲區：0...60mm

  標準目標板：100mmx100mm

  換能器頻率：約175kHz

  響應延時：約150ms

輸出——

  輸出類型：1個模擬量輸出0...10V

  默認設置：測量邊界A1:90mm,測量邊界A2:2000mm,寬聲錐

  精度：0.7mm

  特性曲線偏差：±1%的滿量程值

  重復精度：±0.1%的滿量程值

  負載阻抗：>1kOhm

  溫度漂移：±1%的滿量程值

周圍環境——

  環境溫度：-25...70oC(248...343K)

  儲存溫度：-40...85oC(233...358K)

工作方式/顯示方式——

  LED綠色：常亮：通電

  LED黃色：常亮：開關狀態輸出；閃爍：設定狀態

  LED紅色：正常工作狀態："出錯"；設定狀態:未檢測到目標物

  電氣參數——

  工作電壓：17...30VDC,紋波10%PP

  空載電流：≤50mA

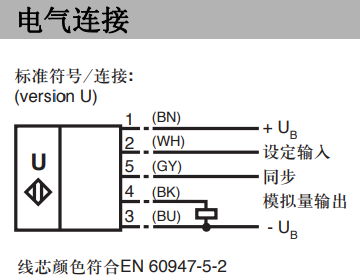

  為避免相互干擾，接近開關帶有一個同步連接端。如果不使用同步功能，接近開關根據內部周期工作。多個接近開關的同步功能可以通過以下方法實現。

外部同步:

  接近開關可以通過外部提供方波信號實現同步。同步輸入端的一個同步脈沖啟動一個測量周期，脈沖寬度必須大于100us，測量周期開始于脈沖信號的下降沿。當同步輸入端輸入低電平的持續時間>1s或不接時，接近開關將進入標準工作模式。同步輸入端輸入高電平將使接近開關停止工作。

  使用外部同步時的兩種工作模式:

  -多個接近開關用同一個同步信號控制，接近開關同步工作

  -同步脈沖循環地加在每個接近開關上，接近開關工作在多重模式

自同步:

  最多可將5個帶有自同步選項的接近開關的同步端連接在一起。上電后接近開關將工作在多重模式下，響應延時將隨同步工作的傳感器數目的增加而增加。當接近開關進入學習模式時，不能使用同步功能（使用同步功能時，也不能進入學習模式）。要設定開關點時，接近開關必須工作在非同步模式下。

注意：

  如果不需要使用同步功能，同步輸入端應該接地（0V），也可選用V1連接器（4針）。
