典型的控制系統使用PNP傳感器，并且往往更容易可視化。對于相反極性的系統，NPN傳感器是唯一兼容的傳感器類型。了解有關NPN傳感器的更多信息，包括特性和用途。

　　在典型的控制系統中，向PLC發送輸入信號的主要方法是首先為輸入設備供電，然后在通電時將控制電壓發送到PLC，PLC將其返回到地。該系統使用PNP采購傳感器，并且往往更容易可視化。對于相反極性的系統，NPN傳感器是唯一兼容的傳感器類型。這些NPN傳感器的原因和潛在好處可能會超過它們造成的混亂。

　　選擇正確類型的傳感器并非易事。不僅需要測量各種各樣的量，而且每個類別都包含多種傳感器類型，它們可能是模擬的或離散的。更復雜的是，大多數傳感器可能有幾種不同的接線選擇。

　　一、你知道什么是NPN傳感器嗎？

　　傳感器選擇中最常見的陷阱之一是了解PNP和NPN傳感器接線之間的區別。混淆不是由于缺乏可用知識快速的互聯網搜索將產生無數文章，標題為理解NPN與PNP傳感器。

　　根據自己的經驗，花了更長的時間來理解NPN傳感器，原因有兩個。首先，PNP傳感器向輸入模塊提供電流，電流的方向與信息的流動方向相同。測量真實世界數量的傳感器是信息，它源自傳感器并進入模塊進行指令處理。整個過程看起來自然而合乎邏輯。

　　NPN傳感器允許電流從輸入模塊通過傳感器流到地。當使用正確的硬件時，它當然可以正常工作，但流程相反，因此增加了更多的混亂。

　　花了更長的時間來理解這些傳感器的第二個原因僅僅是因為想知道它們為什么存在。典型系統將使用PNP采購傳感器。一些PLC輸入模塊可以連接NPN或PNP傳感器，但有些只能是單向的。想知道為什么，如果一種更受歡迎并且功能齊全，為什么另一種類型仍然可用并安裝在某些系統中？

　　二、NPN極性

　　描述NPN傳感器操作的最簡單方法是將其分解為兩部分。首先，為傳感器供電。大多數情況下，這是一個10-30伏的范圍，因此它與12伏和24伏系統兼容。將適當的電線（通常按某些順序為棕色和藍色）連接到電源。

　　剩下的線是信號線（有時稱為負載線）。對于此NPN傳感器，只要傳感器通電，電流就會從輸入模塊流過此信號線。其工作的唯一條件是信號地必須連接在輸入模塊和傳感器本身之間，以完成電路。

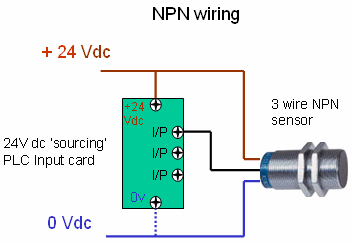

　　NPN傳感器三根導線的連接。圖片由施耐德電氣提供。

　　將傳感器可視化為止回閥可能會有所幫助。處于斷電狀態，止回閥關閉，無任何流動。通電時，止回閥打開并僅允許流向傳感器。

　　三、多電壓兼容性

　　這是NPN傳感器接線的一部分，具有明顯的優勢。只要傳感器正確供電，任何范圍的電壓都可以連接到信號負載線，并且仍然正確返回到地。

　　為了形象化這一優勢，假設您有一臺12伏的機器為所有I/O設備（包括傳感器）供電。這些輸入信號必須與附近具有需要24伏數字輸入的PLC配合使用。如果這些傳感器是標準的PNP類型，它們會向PLC輸出12伏電壓，不足以提供正信號。

　　將有幾個可能的解決方案。首先，使用24伏電源切換所有I/O電源。其次，用DC-DC轉換器將12伏信號轉換為24伏信號。最后，您可以獲得具有12伏兼容性的PLC。所有這些選項聽起來既昂貴又耗時。

　　更好的選擇可能是使用NPN傳感器。在這種情況下，它們仍將使用適當的12伏（在10-30范圍內）供電。24伏電壓將由源PLC輸入模塊提供，通過傳感器返回到公共信號地。這允許單個PLC模塊與24伏系統中的幾個NPN傳感器一起工作，與這個12伏系統中的幾個NPN傳感器一起工作。

　　由于某些NPN與PNP傳感器的成本在大多數情況下幾乎相同，因此該解決方案不會花費任何額外的資金，也不會花費任何額外的時間來安裝。并排使用多個電壓的額外靈活性可以減輕其他困難的任務。
