磁性接近傳感器通過永磁體的存在而被激活。它們的工作原理是基于簧片觸點的使用，簧片觸點的薄板用惰性氣體密封在玻璃燈泡中。磁場的存在使薄板彎曲并彼此接觸，從而引起電接觸。板的表面已用特殊材料處理，特別適合于低電流或高電感電路。與傳統的機械開關相比，磁性接近傳感器具有以下優點：

磁性接近傳感器的優點：

1.密封的玻璃燈泡和惰性氣體可以保護觸點免受灰塵，氧化和腐蝕的影響；觸點是通過磁場而不是機械部件激活的

2.觸點經過特殊的表面處理，可確保更長的觸點壽命

3.免維護

4.易于操作

5.減小尺寸

磁性接近傳感器的輸出原理：

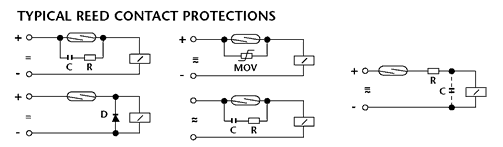

當使用NO（常開）類型時，打開的簧片觸點將在磁體接近時閉合。沒有磁傳感器是兩根電線。當使用NO NC類型時，NO（常開）和NC（常閉）功能可與單個玻璃燈泡同時使用。NO NC磁傳感器提供三根線，一根是通用線，一根是NO線，另一根是NC線。典型的簧片觸點保護在低電壓和電流值下，磁傳感器的壽命取決于機械觸點特性，而對于更高的值，使用壽命取決于負載特性。在這種情況下，建議對傳感器輸出應用某種形式的外部保護。

磁性接近傳感器開關電源圖：

電壓（V），開關電流（I）和最大功率（P）表示最大負載時的開關瞬時值。選擇接觸點類型時，建議使用以下公式：P=V xI。
