在本文中，將了解如何制作這種過壓保護電路。它需要的元件更少，在過壓條件下非常有效。當電路中的電壓上升超過其設計上限時，就會出現過電壓。根據其持續時間，這種情況可能是危險的。它可以是瞬態、電壓尖峰或永久浪涌。

　和電壓的持續波動是國內許多地區供電的主要問題。它會對電器和電子家用電器造成永久性損壞。有些家用電器有保護電路，但不是所有的電器都有過壓保護。

　一、該電路所需的組件：

　除了這些組件，您還需要一個交流穩壓器（風扇速度控制器很有用）和一個用于測量和校正的萬用表。

　二、電路連接說明：

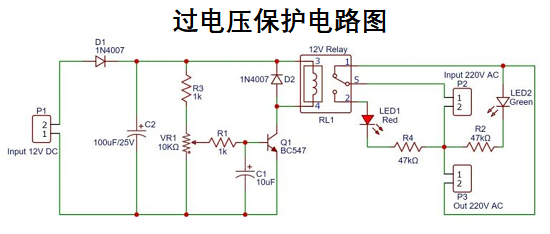

　在這個電路中，您可以看到有兩種不同的電源DC和AC。繼電器用于控制交流負載部分，通過直流電路控制繼電器。您可以通過整流和濾波后的變壓器獲得12V直流電，也可以使用任何不同的電源。

　在上述電路中，12V、DC在P1端口給出，二極管D1、電容C2用于對直流電源進行濾波。并聯二極管D2保護繼電器。晶體管BC547驅動繼電器，它連接在接地和繼電器的第二個引腳之間。10kΩ電位器控制三極管的基極，旋轉電位器的旋鈕可以調節截止電壓。電容器C1再次用作噪聲濾波器。

　在繼電器的另一側，有220V的輸入輸出端口。該繼電器為單刀雙擲型繼電器。常開端子連接到紅色LED，紅色LED通過47kΩ電阻連接到中性線。而常閉端子連接到輸出端口。綠色LED顯示輸出端口P3的ON狀態。

　三、基于繼電器的過電壓保護電路的工作原理：

　要了解該電路的工作原理，請考慮要在220V時切斷電路。現在使用風扇的電壓調節器將輸入電壓調整為AC 220V，同時連接一個負載，如燈泡。然后非常緩慢地旋轉電位器的旋鈕，直到聽到繼電器發出響亮的咔噠聲，燈泡熄滅。現在，該電路設置為在220伏交流電時切斷。要打開電路，請開始降低風扇調節器的輸入電壓。在大約210V AC時，您會聽到咔嗒聲，并且燈會再次亮起。這種影響是由于繼電器電路中的滯后現象，您應該考慮到這種滯后現象來調整您的截止電壓。

　當電路通電時，電阻器R1和R3以及可變電阻器VR1兩端的最大電壓下降，保持晶體管處于截止狀態。一旦輸入的交流電壓達到截止電壓，通過電位器出現在三極管基極的電壓也上升，使三極管導通，三極管驅動繼電器從輸入端切斷輸出電路。
