LVDT（線性可變差動變壓器=是一種機電傳感器，用于將機械運動或振動，特別是直線運動，轉換為可變電流、電壓或電信號，反之亦然。執行機構主要用于自動控制系統或作為機械測量技術中的運動傳感器。機電換能器的分類包括轉換原理或輸出信號的類型。

　　簡而言之，線性傳感器提供與被測參數相關的電壓輸出量，例如力，用于簡單的信號調節。LVDT傳感器設備對電磁干擾敏感。使用較短的連接電纜可以改善電阻的降低，以消除重大錯誤。線性位移傳感器需要三到四根連接線來提供電源和輸出信號。

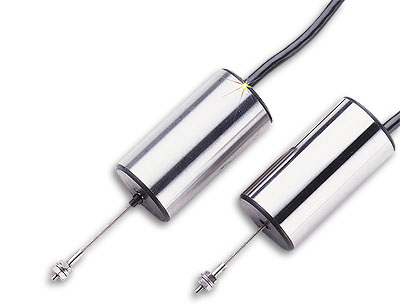

　　從物理上講，LVDT結構是一個中空的金屬圓柱體，其中直徑較小的軸可以沿著圓柱體的長軸自由來回移動。軸或推桿的末端是導磁芯，當設備運行時，導磁芯必須位于圓柱體或線圈組件內。

　　在通常的實踐中，推桿物理連接到要確定位置的可移動物體（被測量），而線圈組件連接到固定參考點。被測量的移動使線圈組件內的鐵芯移動；這種運動是用電測量的。

　　轉換原則：

　　電磁

　　磁電

　　靜電

　　輸出信號：

　　模擬和離散輸出

　　數字的

　　評估機電傳感器：

　　靜態和動態質量

　　靈敏度或傳遞比-E=Δy/Δx或Δy是當輸入量x改變Δx時輸出量y的變化

　　輸出信號工作頻率范圍

　　轉換或信號的靜態誤差

　　LVDT的類型

　　LVDT傳感器-確定您是否需要測量相對電流：C-in、AC-out、DC-in、DC-out；或測量線圈的諧振頻率作為線圈位置的函數，基于頻率的設備。

　　俘獲電樞：這些機制更適合長距離工作。俘獲電樞有助于防止錯位，因為它們由低摩擦組件引導和約束。

　　非導向電樞：無限分辨率品質，非導向電樞LVDT機制是一種無磨損設計，不會限制測量數據的分辨率。這種機構類型連接到待測樣品，松散地安裝在管中，需要單獨支撐線性傳感器的主體。

　　力擴展電樞：使用內部彈簧機構、氣動力或電動馬達將電樞連續推到其最大可能的伸展位置。力擴展電樞用于LVDT的緩慢移動應用。這些機制不需要試樣和電樞之間的連接。

　　線性可變位移傳感器通常用于現代加工工具、航空電子設備、機器人技術以及計算機化或運動控制、自動化制造。可以使用以下規范來考慮選擇適用的LVDT類型：

　　LVDT線性度：測量距離與輸出距離在測量范圍內的正比之間的最大偏差。

　　>0.025±%滿量程

　　0.025-0.20±%滿量程

　　0.20-0.50±%滿量程

　　0.50-0.90±%滿量程

　　0.90-±%滿量程及以上

　　工作溫度：>-32ºF、-32至32ºF、32至175ºF、175至257ºF、257ºF及以上。設備必須準確運行的溫度范圍。

　　測量范圍：0.02"、0.02至0.32"、0.32至4.0"、4.0至20.0"、±20.0"（測量范圍或最大測量距離）

　　LVDT精度：描述與測量數據實際/真實值的偏差百分比。

　　輸出：電壓、電流或頻率

　　接口：串行標準數字輸出協議（串行）如RS232，或并行標準數字輸出協議（并行）如IEEE488。LVDT

　　類型：電流平衡AC/AC，或DC/DC，或基于頻率

　　移位：

　　線性位移傳感器是一種用于測量線性位置的電傳感器。線性位移是物體沿單個軸在一個方向上的運動。測量位移指示運動方向。線性位移傳感器的輸出信號是以毫米(mm)或英寸(in.)為單位測量物體移動的距離，并且可以具有負值或正值。精密制造的LVDT位移傳感器安裝在大多數現代產品線用于分揀、不通過應用和質量操作中的自動計量。硬化鋼軸、O形密封圈和鈦推桿的結構優化了大多數工業條件下的精度功能。

　　LVDT傳感器的設計和設計適用于許多行業應用：

　　1.航天　　2.沖洗隔膜　　3.重型/工業　　4.危險場所　　5.PC板可安裝　　6.高精確度　　7.潛水器　　8.衛生　　9.特殊用途定制
